智能配电箱

ZX-XXXX-XX型智能配电箱是我公司根据Q/GDW 614-2011 《农网智能型低压配电箱功能规范和技术条件》和Q/GDW 615-2011《农网智能配变终端功能规范和技术条件》研制开发的新一代配电产品。该产品适用于国家电网公司供电区域内交流频率 50Hz,额定电压为 400V 及以下农村电网配电网新建及改造工程,安装于容量为400kVA及以下变压器端,具有计量、测量、控制、保护、电能分配、无功补偿和滤波等功能单元为一体。

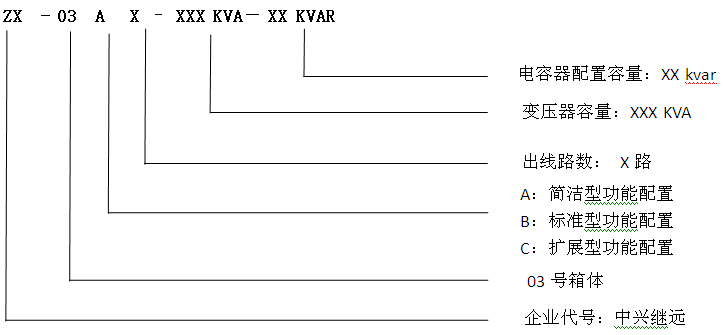

型号分类

主要功能

  1)配变监测

  采集三相电压、电流,计算有功功率、无功功率、功率因数。

  统计电压合格率、功率因数合格率、供电时间、停电时间,记录停/上电起止时间;三相电压、电流不平衡越限时间,统计电流、视在功率越限时间,统计谐波越限时间。

  采集断路器遥信与门禁等状态量信息。

  采集变压器油、综合箱进线母排接头或出线接头温度,统计温度越限时间。

  采集电容器及投切设备的状态,判断是否故障,并统计电容器累计投入时间和次数及电容器累计补偿的无功电能量。

  采集剩余动作电流,采集剩余电流动作保护装置的动作记录(包括动作时间的剩余电流值、动作时间)。

  采集低压用户抄表集中保存的抄表数据并上传主站。

  2)电能计量

  配电箱中安装电流互感器等装置,终端具备电能计量功能。

  3)电能分配

  配电箱每路配电出线均配隔离开关和塑壳断路器。

  4)无功补偿

  1)具备9路电容器投切控制输出,可定义共补和分补方式。具备三相共补、三相分补和三相混合补偿区。

  2)无功补偿控制模式分为有远方控制和当地自动控制、闭锁模式三种模式。

  3)补偿精确度。

  5)剩余电流动作保护

  具备剩余电流动作保护功能(即漏电保护)时,其功能应满足《剩余电流动作保护装置安装和运行》(GB13955-2005)、《剩余电流动作保护器的一般要求》(GB6829-1995)的要求。

  6)变压器保护

  具备过载或短路保护功能,当过载或短路时,断路器分断以达到保护功能。

  具备断相保护功能,由终端判断回路是否断相,如出线断相,终端控制出线开关跳闸,以保护用户设备不受缺相危害。

  7)负荷管理

  可综合控制管理配电台区负荷,通过设置功率定值、电量定值、电费定值,实现台区大用户或预购电的用户用电的提醒及控制。

  8)低压集抄

  配电箱中预留位置安装集中器实现低压用户集中抄表。

  9)防雷保护

  配电箱中安装避雷器以有效防止雷击过电压和操作电压引起的损害。

  10)温度监控

  采集变压器油、综合箱进线母排接头、出线接头或箱内环境温度并上传主站。

  安装设备监测箱内温度,温度超过限值将启动风扇强行排热。

  11)门禁信号检测

  配电箱门应安装门禁开关(行程开关),并将门禁信号传入终端。

  12)谐波监测

  具备谐波监测功能,对电压谐波情况和电流谐波情况进行监测。

  13)谐波治理

  根据监视的电能质量情况,就地主动滤除配电网中的谐波。可同时滤除2次到50次的谐波电流,或滤除2次到25次选定次数的谐波电流。谐波含量可控制在5%范围以内。

技术特点

  1、控制器使用DSP+ARM控制系统。

  2、控制系统设计采用了硬件和软件有机结合方案,有效提高了响应速度。

  3、采用高性能的霍尔电流互感器和霍尔电压互感器。
