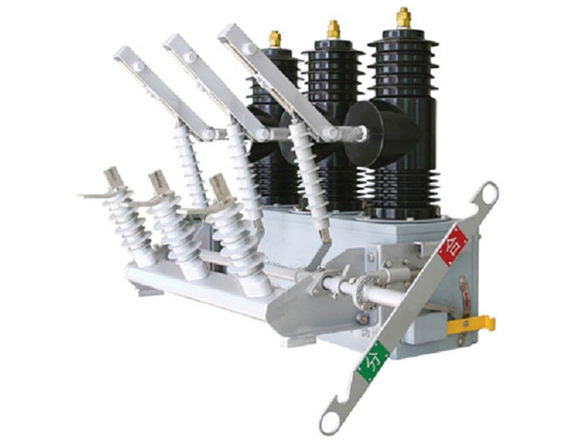

柱上断路器

AB-3S-12系列断路器是本公司综合国内外先进技术,体现“智能、节能、环保、免维”的设计理念,结合我国配电网实际状况与智能电网建设要求,最新研制的拥有自主知识产权的新一代柱上智能化真空断路器。该产品既可作为变电所主变10kV侧及10kV出线的开关,也可作为配电网的柱上开关。该产品集测量、控制、保护、通讯、故障隔离、网络重构等功能于一体,自动化、智能化程度高,是实现配网自动化和小型化变电所的首选设备。

型号及含义

主要功能

  1、保护功能

  自动识别故障电流,实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护,以及冷负荷启动抑制开断等功能。

  2、测量功能

  测量三相电流、三相电压、有功功率、无功功率、有功电量、无功电量、峰/谷电量、功率因数及频率等。

  3、控制功能

  可以实现就地操作与远方遥控,也可以按照预先设定的方案动作;可以根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电,实现备用电源自动投切等控制功能。

  4、通讯功能

  可以通过无线公用网络或专用通信网络及时向指定人员报告故障、运行和操作信息,支持多种通讯方式和通讯协议;通过手持PDA可实现杆下修改定值参数,控制器在PDA发出指令后自检,并将自检信息反馈到PDA终端。

  5、数据记录功能

  自动记录并储存运行、操作及故障等信息。

  6、同步分合功能

根据负载特性,自动搜索过零点,自适应开关参数的离散性和环境因素的影响,实现同步分合闸,有效抑制操作过电压和合闸涌流,特别适合于投切电容器和变压器。

   7、智能化功能

  可以进行电网参数的在线综合分析,在线监测断路器的性能参数,在线编程,可以与配网自动化系统主站配合,实现开关设备的远程控制管理,实现就地、远方或分层控制式配网自动化系统功能。

产品特点

  1、采用永磁操作机构,零部件少、合闸功率低、稳定可靠、无需定期维护保养。

  2、采用进口户外憎水性环氧树脂作为外绝缘材料,重量轻,寿命长达15年以上,无油、无SF6,无环境污染,无气体泄漏的可能,符合环保要求。

  3、采用具有国家专利技术(专利号:ZL200720037710.7)的快速算法,使断路器具有快速分断能力,可以快速隔离故障线路,使故障电流的存在时间≤25ms,解决了配网线路故障快速隔离的问题,有效地避免越级跳闸的问题。

  4、采用具有国家专利技术(专利号:ZL201020178325.6)的单相接地保护系统,无需增加配置即可实现对小电流接地系统单相接地故障的在线判断,并按照整定值给出告警或跳闸动作。

  5、运用目前最先进的嵌入式操作系统,采用双CPU核架构,包括通用处理与系统控制的ARM9和高效处理多任务的强大的DSP,实现高速数据处理、控制与通讯。

  6、具有自动重合闸功能,有效避免因瞬时故障而造成的停电事故,使得配电网在无主站配合的情况下,亦能自动完成故障隔离和恢复供电功能。

  7、自备电源(采用太阳能与CT电源供电),无需外接电源即可实现分合闸操作。

  8、操作方便,既可手动分/合闸操作,也可无线遥控操作,遥控距离大于50m。

  9、采用同步分合技术,实现断路器的同步分合,有效抑制操作过电压与合闸涌流。

  10、内置电压、电流传感器,无需外置PT与CT即可高精度地提取出测量、保护所需的各种电气特征量。

  11、通讯方式灵活,支持GSM短消息,支持GPRS 、CDMA通用无线业务,支持光纤、双绞线、无线、载波等多种通讯方式,支持多种通讯协议。

  12、采用测温与温度修正技术,使得断路器在全国各地区的不同环境条件下都能可靠、稳定运行。

  13、专业的电源管理模块可提供二路电源进线(AC/DC  100/220V)的自动切换的功能,同时具有专业的电池管理功能。

  14、控制系统操作界面友好、全中文系统,参数设置方便、快捷。

  15、全不锈钢箱体,不锈蚀,免维护。
