DCXXXX-ZXJY1X采集器

DCXXXX-ZXJY1X系列低压采集器是一款由安徽中鑫继远信息技术股份有限公司开发的,用于采集电力用户用电信息的终端产品。该终端安装在室内或室外电表箱内,适应于环境温度为-40℃~+75℃、年平均相对湿度为10%~100%的条件下工作。终端符合电力行业标准DL/T698-2009、国家电网公司Q/GDW374.2-2009标准的要求,其上行通信采用微功率无线、电力线载波等方式,下行通信采用RS485方式。终端具有采集精度高、存储容量大、兼容性好、安装使用方便、外形美观等特点,是配合电力系统“厂网分开、竞价上网”的商业化进程、建立电力市场计量计费系统的理想产品。

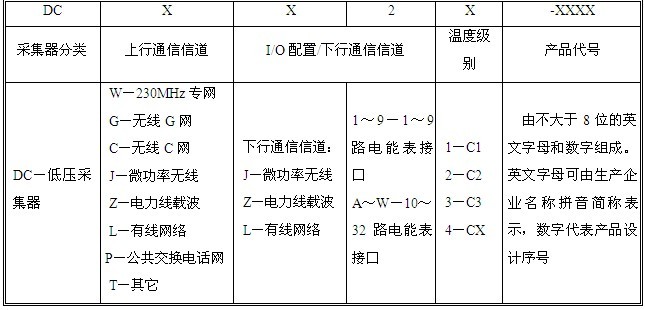

型号及其含义

产品功能

      1、数据采集存储功能

      1)按照低压集中器设置的采集周期自动抄取32只电表的用电信息。

      2)自动采集存储重点用户电能表的最近24小时整点总有功电能数据。

      2、参数设置功能

      1)支持设置和查询采集周期、电能表通信地址、通信协议等参数,并能自动识别和适应不同的通信速率。

      2)支持广播对时命令,对采集器时钟进行校时。

      3)依据集中器下发或本地通信接口设置的表地址,自动生成电能表的表地址索引表。

      4)本地参数设置和现场抄表设有权限和密码管理。

      3、事件记录功能

      能记录参数变更、抄表失败、终端停/上电等事件。

      4、数据传输功能

      1)可以与集中器进行通信,接收并响应集中器的命令,向集中器传送数据。

      2)中继转发。采集器支持集中器与其它采集器之间的通信中继转发。

      3)通信转换。采集器可转换上、下信道的通信方式和通信协议。

      5、通讯接口

      1)具有1路红外接口,可与手持终端进行数据交换。

      2)具有2路RS485接口,1路用作本地抄表,可抄读电能表数据。1路用作本地维护。

      6、终端维护功能

      1)可自进行自检自诊断,发现设备(包括通信)异常会发出告警并记录。

      2)终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化。

产品特点

      1)选用高性能的工业级CPU内核,确保系统高效性、快速性、高精度。

      2)支持DL/T645-2007、 DL/T645-1997和业内多种国内外常用表计协议。

      3)终端稳定性高,电磁兼容性能达到EMC 4级标准。

      4)RS485通信口耐压AC380V。
