EMXXXX-ZXJY1A壁挂式电能量管理终端

EMXXXX-ZXJY1A壁挂式电能量管理终端是安徽中鑫继远信息技术股份有限公司遵循DL/T 645,《电力负荷控制系统数据传输规约》,《大客户电力负荷管理系统通讯规约(第二版)》等规约,自主研发、制造的新一代电能量采集终端产品,股份本产品适用于变电站、开闭所的集中抄表。终端采用壁挂式结构设计和安装,可灵活配置抄表数量,为采集、传输并存储变电站内电表数据提供方便快捷的服务。本产品具有实时召测、安全防护、开关量采集、远程升级及数据存储等完备的自动化功能,并可利用光纤通讯、GPRS/CDMA无线通信等方式将采集的数据通过标准规约上传到中心主站。

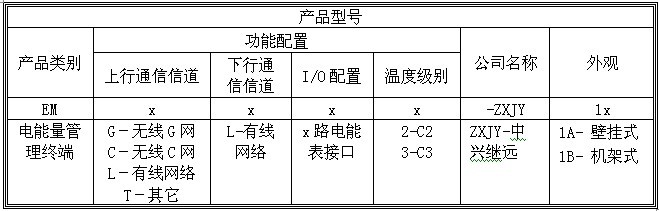

型号及其含义

产品功能

  1、实时召测功能

  实时召测三相电压、电流、有功功率、无功功率、功率因数、正向有功电能、反向有功电能、正向无功电能和反向无功电能等所有数据。

  2、电能表数据存储功能

  存储一个月电表每15分钟曲线数据,数据点包括:三相电压,电流,有功功率,无功功率,功率因数。存储一月内每日零点电能指数,数据点包括:当前正向有功电能,当前反向有功总及各费率电能(包括峰谷平),当前一四二三象限无功电能,并将数据保存一个月。存储一年内每月末电度指数,数据点包括:当前正向有功总及各费率电能,当前反向有功总及各费率电能,当前一四二三象限无功电能。

  3、参数设置

  具有远程、就地两种终端参数设置方式。

  4、远程通讯功能

  配有标准以太网口、RS232通信接口,上行与主站通信可采用光纤,无线方式。

  5、密码保护功能

  参数设置与修改功能具有密码保护功能。

  6、掉电告警功能

  重新上电后,能够自动将终端最后一次掉电的信息发给主站。

  7、可扩展功能

  能够扩展红外通讯。

产品特点

  1、选用32位工业级ARM内核单片机,确保系统高效性、稳定性。

  2、开放式接口设计,提供RS-232、RS485、CAN总线、以太网等多种通讯接口。

  3、可采集达63只电能表。

  4、具有丰富的规约库,上行通信支持IEC60870-5-102,下行通信支持DL/T 645-2007,DL/T 645-1997,IEC1107等规约。

  5、采用大容量SD卡和FLASH实现大容量数据存储功能。

  6、远程代码升级,能够通过无线、有线通道升级终端程序,能够远程、就地设置终端参数,维护简易。

  7、液晶图形显示,菜单式操作界面,参数、定值设置灵活方便。
