EMXXXX-ZXJY1B机架式电能量管理终端

EMXXXX-ZXJY1B机架式电能量管理终端是安徽中鑫继远信息技术股份有限公司遵循DL/T 645,《电力负荷控制系统数据传输规约》,《大客户电力负荷管理系统通讯规约(第二版)》等规约,自主研发、制造的新一代电能量采集终端产品,本产品适用于变电站、开闭所的集中抄表。终端采用机架式结构设计与安装,可灵活配置抄表数量,为采集、传输并存储变电站内电表数据提供方便快捷的服务。本产品具有实时召测、安全防护、开关量采集、远程升级、遥控功能及数据存储等完备的自动化功能,并可利用光纤通讯、GPRS无线通信等技术把相关数据通过标准规约上传到中心主站。

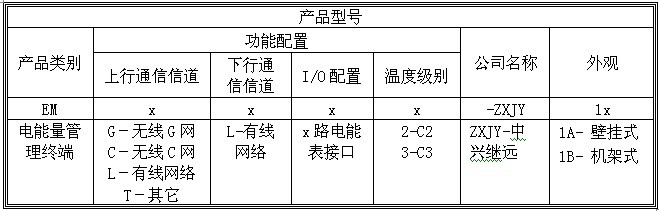

型号及其含义


产品功能

  1、实时召测功能

  实时召测三相电压、电流、有功功率、无功功率、功率因数、正向有功电能、反向有功电能、正向无功电能和反向无功电能等所有数据。

  2、电能表数据存储功能

  存储一个月电表每15分钟曲线数据,数据点包括:三相电压,电流,有功功率,无功功率,功率因数。存储一月内每日零点电能指数,数据点包括:当前正向有功电能,当前反向有功总及各费率电能(包括峰谷平),当前一四二三象限无功电能,并将数据保存一个月。存储一年内每月末电度指数,数据点包括:当前正向有功总及各费率电能,当前反向有功总及各费率电能,当前一四二三象限无功电能。

  3、遥信功能

  提供6路遥信接口,采用定时扫描的方式处理,扫描频率保证2MS内完成所有遥信的采集。

  4、遥脉功能

  提供24路遥脉计数,遥脉接口电平为24V。

  5、通讯功能

  配有标准2路RS232接口、1路以太网接口。

  6、参数设置

  能够远程,就地设置终端参数,远距离通信利用GPRS/CDMA无线、光纤和主站连接。终端通信方式灵活,功能强大,自动维护通道畅通,能够通过无线通道升级终端程序。

  7、密码保护

  参数操作要求设置密码。

产品特点

  1、采用多CPU,插板式结构设计,选用32位工业级ARM9内核单片机,现场CAN总线的硬件平台,确保系统高效性、稳定性。

  2、开放式接口设计,提供RS-232、RS485、CAN总线、以太网等多种通讯接口。

  3、可采集达256只电能表。

  4、具有丰富的规约库,上行通信支持IEC60870-5-102,下行通信支持DL/T 645-2007,DL/T 645-1997、IEC1107等规约。

  5、采用大容量SD卡和FLASH实现大容量数据存储功能。

  6、采用模块化设计,可根据需要扩展采集板。

  7、远程代码升级,能够通过无线、有线通道升级终端程序,能够远程、就地设置终端参数,维护简易。

  8、配备大屏幕液晶屏。
