FKXXXX-ZXJY1X专变采集终端

FKXXXX-ZXJY1X系列终端是安徽中鑫继远信息技术股份有限公司依据国家电网公司《电力用户用电信息采集系统功能规范》系列标准,经过充分的技术调研,在总结现有产品设计和生产经验的基础上,自主研发的电力用户用电信息采集系统专变智能采集终端产品。该终端安装于大用户变压器计量表旁,广泛应用于变电站、大用户、配变电站,适用于环境温度为-40℃~+75℃、相对湿度为10%~100%的条件下工作。产品集交流采样、抄表、负荷控制、事件记录、GPRS/CDMA无线通信、以太网通信等功能为一体,具有可靠性高,扩展性强,安全性好等特点。适用于用电监测、预付费监控、电能质量管理、防窃电,用电现场异常监控等应用。

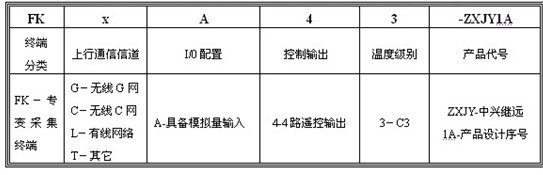

型号及其含义

产品功能

  1、数据采集

  1)可根据抄表日或定时采集时间间隔对电能表数据进行采集、存储,并在主站召测时发送给主站。

  2)实时采集位置状态和其它状态信息,并主动上报主站。

  3)能接收电能表输出的脉冲,记录当日、当月功率最大值和出现时间。

  4)实时采集电流、电压、有功功率、无功功率、功率因数。

  2、数据处理

  1)具有实时数据、历史数据,抄表日数据的处理功能。

  2)监视电能表运行状况,电能表发生参数变更、时钟超差或电能表故障等状况时,按事件记录要求记录发生时间和异常数据。

  3)具有电压监测越限统计,功率因数越限统计功能。

  3、参数设置和查询

  1)能接收主站的时钟召测和对时命令。

  2)TA变比、TV变比和电能表常数、限值参数、功率控制参数、预付费控制参数、终端参数、抄表参数。

  4、控制

  1)具有功率定值闭环控制、预付费控制、远方控制功能。

  2)具有通信安全保护、保电/剔除和告警催费功能。

  5、自动抄表

  1)采用RS485通信方式抄取用户侧电子式计量用电能量。

  2)可同时采集8块电能表的数据。

  6、告警及事件

  1)提供状态如过压、欠压、断相、缺相、超负荷、电流不平衡等信息。

  2)能及时发现计量故障,如电量飞走、停走、超差等信息。

  3)具有计量箱门打开的报警功能。

  1)主动记录电池欠压等信息。

  2)停电主动上报功能。

  7、数据存储

  1)终端1分钟保存一次负荷数据,可保存最近30天的数据。

  2)终端保存最近12个月的电量和电压合格率数据。

  3)停电时,所有数据均自动保存。

  4)停电后,时钟继续走时,数据10年不丢失。

  8、数据通信

  1)上行(与主站通信)通信采用GPRS/CDMA无线通信或光纤通信方式,下行(与电能表通信)通信采用9、RS485通信方式。

  2)终端配有备用电池,在掉电的情况下,后备电池能维持终端在断电情况下与主站数据通信至少3次。

  3)上行通信支持Q/GDW376.1-2009通信规约。下行通信支持DL/T645,IEC-1107等电表通讯规约。

  4)终端可设置并采用中继转发功能。

  10、接口功能

  具有2路脉冲输出,1路以太网接口,1路USB接口,1路RS232接口,2路RS485接口,1路红外接口,6路遥信输入(2路可配置为脉冲输入),1路门接点输入,4路遥控输出、1路告警输出及蜂鸣输出接口。

  11、其它

  1)终端的软件程序及规约库可在线远程下载和升

  2)进行远程软件下载时,终端具有断点续传能力。

  3)可通过本地显示或远程召测查询终端版本信息。

  4)具有通信流量的统计功能。

产品特点

  1、产品严格按照《电力用户用电信息采集系统功能规范》系列标准要求设计,功能完全,设计标准。

  2、采用32位ARM9内核CPU和嵌入式Linux操作系统平台,扩展能力强,稳定性高。

  3、采用先进的高速高精度数字采样技术,实现实时高速电能计算,特别是在负荷波动大、谐波含量高的运行状况下仍然能够保证采样和电能计量精度。

  4、终端电磁兼容性能优良,能抵御高压尖锋脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力。

  5、通讯模块采用模块化设计,更换维护方便,支持GPRS/CDMA,光纤等多种通讯方式。

  6、支持DL/T645、DL/T698.41-2009技术协议和业内多种国内外常用表计协议,

  7、支持当地/远方方式进行终端参数修改和软件升级。

  8、密封式设计,PVC防水阻燃材料,壁挂式结构、体积轻巧、安装方便。
