DJXXXX-ZXJY1X集中器

DJXXXX-ZXJY1X系列低压集中器是一款由安徽中鑫继远信息技术股份有限公司开发,用于收集各采集器或电能表数据,并进行处理储存,同时能和主站或手持设备进行数据交换,提供重点用户数据管理功能的终端产品。该终端采用了微电子技术、计算机芯片技术、现代通信技术等当今先进的技术,它安装在配电变压器旁,适应于环境温度为-40℃~+75℃、年平均相对湿度为10%~100%的条件下使用。终端符合电力行业标准DL/T698-2009、国家电网公司Q/GDW374.2-2009标准的要求,其上行通信采用无线GPRS/CDMA、以太网等方式,支持Q/GDW376.1-2009通信协议。下行通道为RS485、电力载波等方式,是电力用户用电信息采集系统中的关键设备。

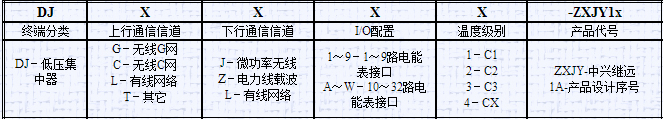

型号及其含义



产品功能

  1、数据采集存储功能

  1)具有2040只电表的管理能力。

  2)实时召测或根据设定抄读间隔时间自动采集存储各电能表的实时电量、月末零点冻结电量、日冻结电量、抄表零点日冻结电量以及电能曲线数据。

  1)自动采集存储最多10个重点用户的整点电量。

  2)自动补抄电表数据功能。

  3)选择抄取电表数据功能。

  3、参数设置功能

  1)支持远程和本地对终端参数、抄表参数及其他参数进行设置和查询。

  2)支持远程和本地校时,并能够实现对系统内采集器或电表进行广播校时。

  4、事件记录功能

  能根据设置的事件属性,将事件按重要事件和一般事件分类记录。事件包括终端参数变更、抄表失败、 终端停/上电,电能表时钟超差等。能保存最近500条事件记录,掉电后不丢失。

  5、数据传输功能

  1)支持与主站通信,接收并响应主站的命令,向主站传送数据。

  2)具有10级路由功能(电力线载波),最大支持2040个测量点。

  3)支持接收并转发主站命令对电能表进行数据采集和控制。

  6、通讯接口

  1)具有1 路RS232、1路RJ45、1路USB和1路红外接口。

  2)具有3路RS485接口。

  7、终端维护功能

  1)可自动进行自检,发现设备(包括通信)异常会发出告警并记录。

  2)终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化。

  3)支持远程和本地升级功能,并具备断点续传功能。

产品特点

  1、选用32位ARM9内核CPU高速工业级芯片,确保系统高效性、快速性、高精度。

  2、终端应用软件在嵌入式Linux操作系统平台上开发和运行。

  3、终端稳定性高,电磁兼容性能达到EMC 4级标准。

  4、支持断点续传功能。
