FTUXXXX-ZXJY1X智能馈线终端

FTUXXXX-ZXJY1X智能馈线终端完全符合电力行业“配电网自动化系统远方终端”的各项标准,是国内馈线自动化领域领先的自动控制装置。终端采用先进的电子电气技术,具有数据采集统计、开关量采集、保护、遥控、参数存储、SOE主动上送等完备的自动化功能;并能将相关监测数据通过标准101规约上传到中心主站;可与柱上开关(断路器、负荷开关)操作机构配合,控制柱上开关的分合,并将故障信息上传到主站。

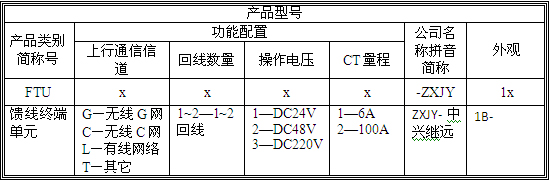

型号及含义

主要功能

      1、测控功能

      1)8路遥信采集。

      2)远程、本地控制断路器分合。

      3)1回线Ua、Ub、Uc、Ia、Ib、Ic、I0、P、Q、cosφ、F等模拟量的遥测。

      4)256条事件SOE记录,30条远程本地操作记录,10条装置异常记录。

      5)15分钟定点电流记录。

      6)装置温度监测。

      7)4~20mA直流量采集。

      8)远方控和本地控以及远方遥控闭锁和就地遥控闭锁功能。

      2、保护功能

      1)三段式过流保护。

      2)接地故障保护。

      3)过负荷保护;

      4)三相一次重合闸。

      3、其他功能

      1)PT、CT断线告警

      2)6组定值区

      3)远方、就地参数设置功能。

      4)断路器拒动告警。

      5)兼容ACl00V/DC24V等电压输入(定货时确定),并具有电源失电保护功能;掉电数据保持,装置的实时信息在内部掉电保护的存储器(FLASHRAM)中保存,可达十年。

      6)后备电池自动投入、退出功能,蓄电池能连续8小时供电,并能对柱上开关进行至少各1次跳合闸操作。

      7)电池管理功能,电源监视功能。当蓄电池放电至21V以下时,模块自动关断,防止蓄电池的过放电。终端可根据蓄电池本身的充放电曲线对蓄电池的运行进行控制,可进行蓄电池的浮充电压温度补偿、活化控制、蓄电池的保护切除、均充/浮充控制等,最大限度地使蓄电池工作在最佳状态,合理地控制蓄电池充放电深度。

      8)对时功能,能够接收主站或子站的对时命令,与系统时钟保持同步,使事件记录具有可比性。

      9)设备自诊断、自恢复功能。

      10)具备以太网、GPRS/CDMA、RS232/485通信功能。

产品特点

      1)采用嵌入式32 位微处理器和16位数据采集系统,数据处理能力强。

      2)采用高精度电压、电流变送器。

      4)全面的设备运行信息和故障信息记录,为运行优化和事故分析提供充分的数据信息。

      5)完善的软硬件自检功能和免调节电路设计,安装调试更简单。

      6)具备液晶显示功能,人机接口界面友好、操作简便。

      7)完备的故障监测和保护功能。

      8)蓄电池智能管理。

      9)遥信、遥控采用二级隔离,输出控制接点采用空接点方式。增加了设备的防护能力,提高了设备的可靠性。

      10)具备本地操作回路,可以方便用户的就地分合闸操作。
