TTUXXXX-ZXJY1A智能配变监控终端

TTUXXXX-ZXJY1A型智能配变监控终端是我公司自主研发的一款集交直流采样、电能计量、电能质量监测、无功补偿控制、开关量采集、遥控、电参数异常监测和采集电能表数据功能于一体的新一代配电远方终端。支持GPRS/CDMA、以太网等多种通信方式,适用于各类城市电网、农村电网、企业电网的配电自动化实施与改造。是实施配网自动化,提高配电系统服务质量、设备的安全运行、运行的经济性和供电企业的管理水平的理想产品。

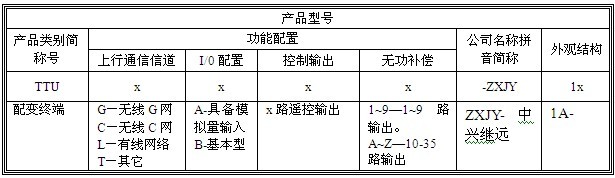

型号及含义

主要功能

      1、遥测

    1)交流测量:采集电压、电流,计算三相有功功率、无功功率,功率因数和零序、负序电压电流,电压、电流不平衡度;

  2)直流测量:可测量2路4-20mA直流电流输入;

  3)温度采集:具有终端自身温度采集功能。

   2、遥信

   1)4路或8路有源(DC12V)或无源开关量接入,并有防抖动设计;

   2)能按状态量变化时间的先后次序生成SOE记录;

   3)具有遥信变位主动上报功能。

   3、遥控

   1)2路或4路开/合双位置无源控制输出;

   2)触点额定功率:交流250V/10A;

   3)触点寿命:通、断上述额定电流不少于105次。

   4、统计计量

   1)历史数据

       (1) 负荷数据:可根据设定时间间隔自动保存三相电压、三相电流、有功功率、无功功率、功率因数等负荷数据,存储容量不少于31天。出厂默认间隔时间为15分钟(其中电压、电流数据每分钟保存);

  (2) 最值数据:每日统计三相电压、电流、总及分相有功、无功、功率因数的最大、最小值及其出现时间。存储容量不少于31天;

  (3) 电压合格率:根据每日电压越上、下限时间,计算电压合格率,并记录每日不合格电压最大、最小值和发生时间。存储容量不少于31天。

   2)电度计量

   可根据设定时间间隔自动累计正向有功电度(包括总、峰、平、谷电度,时段可自由设置)、反向有功电度和无功电度。出厂默认间隔时间为1小时,存储容量不少于31天。

  3)停电时刻

  能准确记录停电和上电时刻。

  5、脉冲输出

  具有有功电能、无功电能2路脉冲输出。

  6、用电异常监测及报警

  用电异常时,终端能主动上报告警信息。报警异常事件包括:

  1)遥测越限类故障:

  相电压欠、过压告警;

  相电流越限告警;

  总负荷越限告警;

  零序电流越限告警;

  总及分相功率因数越限告警;

  2)装置运行类故障:

  电压测量回路断线告警;

  电压回路断线告警;

  电压逆相序告警;

  电压反极性告警;

  高压断线告警;

  低压侧电流断线告警;

  电流反极性;

  电流逆相序;

  电流电压错相;

  7、无功补偿控制

  1)具备13路共阳(共阴)控制输出,输出电平DC12V,13路总输出最大允许电流0.5A。

  2)支持自动控制及远程控制。

  3)13路出口可任意设置成共补或分补,同时所接电容容量可设置,控制器能自动循环投切电容或根据不同容量选择合适的电容进行操作。共补优先投入及切除。

  4)可设置过压、过流投切闭锁、日投入次数和同相投切间隔时间限制,有效防止投切振荡。

  5)投切记录

   (1) 统计保存每天的投切次数,存储容量不少于31天;

   (2) 记录每次投入的时间和投入时的电压、电流、功率等数据。可存储记录2000条。

  8)过电流保护功能

  电流越限保护功能。当用户变压器处于短路过电流状态(越限值可设),能够及时通过断路器跳开两路出线开关,并重合闸一次,保护变压器。(此项功能与无功补偿功能2选1)

  9)抄表

  通过485-2接口和电能表连接可抄读多功能电表数据,规约库可升级。

  10)中继传输

  向下通过485-1接口接到被采集终端,传输波特率9600。向上通过无线和主站通信,呈现给用户的是一个全通明的传输通道。可兼作电表采集终端或接入其他系统。

  11)对时

  具备和主站对时的功能,终端时钟误差不超过±0.5s/d(秒/天)。

  12)就地显示

  终端配有显示液晶,用以显示常用运行参数和指示终端工作状态。

  13)通信

  支持GPRS/CDMA/3G及以太网等多种通信方式,可根据用户需求配置不同模块;

  具有RS232、RS485和红外等本地数据接口,方便本地维护和查看;

  14)参数设置

  可远程和本地设置终端参数。

  15)远程升级

  可从主站升级终端程序。

产品特点


      装置整体采用全封闭阻燃材料外壳和模块化设计,与外部接口均采用电磁隔离或光电隔离技术,所有元器件均采用宽温型、高可靠的工业级或军用级芯片,大大提高了抗电磁干扰能力和可靠性。

  1)通信方式丰富多样

  (1) 支持GPRS或CDMA,3G无线通信以及以太网、RS232,RS485有线通讯,采用模块化设计方便更换;

  (2) 终端能够抄读电能表,支持三星、林洋、兰吉尔表等国内外常用表计;

  (3) 通信规约库可按用户需要扩充,支持多种通信规约。

  2)完备的电源供应和保护功能

  (1) 三相交流电压任意一相有电就能维持终端工作,并且电源具有抗线路接地故障的能力;

  (2) 具备后备电池功能,当交流失电后,能与主站至少通讯3次。

  3)结构设计紧凑一体

  (1)采用全封闭阻燃材料表壳,安全性高;

  (2)各功能电路采用模块化设计,使装置运行可靠、维护更方便。

  4)液晶显示:

  具有液晶显示功能,可方便在本地查看、修改参数。
